注浆管在桩基中的作用以及堵管解决方法

发布时间:2019-08-01 15:10:38

注浆管在桩基中的作用以及堵管解决方法
钳压式声测管又称液压式声测管的常规规格型号:外径 mm(50、54、57)壁厚 mm (0.8、0.9、1.0、1.1、1.2、1.3、1.4、1.5、1.7、1.8、2.0)
双头双密封钳压式声测管在承口端端部设计了两个凸槽,凸槽内配有密封圈,安装时将本产品的插口端插入承口端。然后用专用液压钳同时对两个凸槽进行挤压,被挤压部位的管材受力后收缩变形,两个凸槽之间的外层管材深陷入内层管材,从而有效实现了本产品的可靠连接;同时橡胶材质的密封圈在受挤压后变形贴服在两层管材之间,起到了极为良好的双保险密封作用。
单头焊接钳压式声测管接头的一端焊接在一个成型的声测管上,另一个声测管插入管接头的复式槽端,通过液压压接钳用力压下,使得声测管与接头牢牢地接合在一起,管接头的中间部分夹有双重密封圈,这样可以使得声测管更加密封,使用这种单头焊接钳压式声测管接头,只需一次钳压就可。
优势:
用专用液压钳连接、不需工地以外的准备工作、不需任何设备、简便快捷(比传统的方法快5倍)、容易固定于钢筋笼架、不受恶劣天气的影响可根据现场要求自行配长,无损耗。
本产品为专利产品,与市场同类产品相比,抗拉力更高,达到320Mpa以上(一般其它产品抗拉力为30Mpa左右)。节省成本、节省准备时间、不需技工、节省损耗(可根据客户要求订做不同型号的短管)、不受场地限制。安全、不需在工地进行焊接工作。
利用管材的变形,将连接处夹成两头大,中间小,使连接处一次性卡死,避免了活接头松动的可能性。无论在抗拉拔还是抗扭矩方面的性能都相当稳定、出色,且凸起成圆弧,凸起度小,有效避免与导管、振捣器等相碰撞。
螺旋式声测管又称螺纹式声测管
螺旋式声测管的常规规格型号:外径 mm (50、54、57)壁厚 mm(1.0、1.1、1.2、1.3、1.4、1.5、1.7、1.8、2.0、2.25、2.5、2.75、3.0、3.25、3.5)
螺旋式声测管操作便捷,密封性极好,抗拉力极强、抗扭矩力极强、抗振动、不渗漏、不变形、不堵管。
安装及使用方法

????? 螺旋式声测管下节钢筋笼声测管的安装:把A管(底管带堵头)放在地上检查密封圈是否完好,然后将B管插入A管,直到插到A管底部为止,然后把螺旋紧固即可。接好后把声测管放入钢筋笼内,按规定尺寸紧固在钢筋笼的主筋上,对于无钢筋笼的部位,声测管可用钢筋支架固定或加固三根主钢筋,捆绑距离不得大于两米。
优势
一、便捷性:螺旋式声测管简易连接、声测管无须现场焊接,采用螺旋式连接,螺旋带动双扣,锁紧密封胶圈,轴向端密封,有效防松动,防渗漏,方便快捷安全可靠,降低成本。安装每个接头用时不到1分钟,大大节约了工时且无须任何技术支持。不需工地以外的准备工作、不需任何设备、简便快捷(比传统的方法快5倍)、容易固定于钢筋笼架、不受恶劣天气的影响。
二、经济性:在较深的桥梁钻孔灌注施工中,对于钻孔灌注检测规范要求采用声波透射法检测桩基质量;按照设计要求应该埋设声测管,普通的120cm-180cm桩径的桩基需埋设三根,在常规设计中一般要求采用的外径50-60mm的钢管,厚度在3.Omm左右,施工中使用外加套管现场焊接,采用这种方法所需成本较高。我公司生产的声测管的施工成本只占普通焊管施工成本的60%左右,大大降低了施工成本。
三、安全性:桥梁桩基在混凝土灌注时对声测管密封性,抗渗漏、抗压等方面要求特别严格,稍有不甚将造成堵管或管变形,普通焊管在施工中均由各施工队负责声测管的焊接工作,无法检测管壁、接口及管底封口的密封及抗渗漏性;很难保证质量。而我公司生产的声测管均需通过三道检测工序(即初检、气检、水检),出厂产品合格率为100%,从而保证产品满足施工技术要求。
套筒式声测管?
筒式声测管的常规规格型号:外径 mm(50、54、57)壁厚 mm(1.5、1.7、1.
8、2.0、2.25、2.5、2.75、3.0、3.25、3.5)
1、体管与主题管之间采用套筒连接,简单方便,工地实地操作一次性焊接成功。
2、测管底管采取一次性焊接封底技术,抗压、密封性能良好。
3、测管顶管采用外置橡胶管帽或者内置木质管塞,便于探测。
4、省时、省力省费用、而且一次焊接成功,可根据现场要求自行配长,无损耗。
?钢管的优点是便于安装,可用电焊焊在钢筋骨架外,可代替部分钢筋截面,而且由于钢管刚度较大.埋置后可基本上保持其平行度和平直度,许多大直径灌注桩均采用钢管作为 声测管。但钢管的价格较贵。
? ? ?钢质波纹管是一种较好的声测管材料,它具有管壁薄、钢材省和抗渗、耐压、强度高、柔性好等特点,通常用于预应力结构中的后张法预留孔道:用做声测管时。可直接绑扎在钢筋骨架上,接头处可用大一号波纹管套接。由于波纹管很轻,因而操作十分方便,但安装时需注意保持其轴线的平直。
塑料管的声阻抗率较低,用做声测管具有较大的透声率,通常可用于较小的灌注桩,在大型灌注桩中使用时应慎重,因为大直径桩需灌注大量混凝土,水泥的水化热不易发散:鉴于塑料的热膨胀系数与混凝土的相差悬殊,混凝土凝固后塑料管因温度下降而产生径向和纵向收缩,有可能使之与混凝土局部脱开而造成空气或水的夹缝,在声通路上又增加了更多反射强烈的界面,容易造成误判。
声测管的直径,通常比径向换能器的直径大l0mm即可,常用规格是内径50-60mm。管子的壁厚对透声率的影响很小,所以,原则上对管壁厚度不作限制,但从节省用钢量的角度而言,管壁只要能承受新浇混凝土的侧压力,则越薄越省。
套筒式声测管安装
套筒式声测管是声测管中比较早期的产品,它的原理很简单就是在底管上面焊接一个套筒,套筒的外径要比底管大,然后在把顶管插入套筒内,焊接密封,这就是套筒式声测管,图中的套筒式声测管是我公司自主研发的产品,他是在套筒外增加了PEG热缩塑料。热缩塑料内壁有密封胶,通过加热或紧紧地粘连在套筒连接处,这样就增加了套筒式声测管的密封性。是目前非常畅销的产品。
因为这种连接方式的管子没有固定的外径要求。所以具体规格是按照客户要求来生产。常规格格有50 54 57 等。长度可按客户要求定做。

承插式声测管也叫直插式声测管
承插式声测管链接方式简单,安全、不需在工地进行焊接工作,不用液压钳,采用插拔方式的方法直接固定就可以,零部件都是再厂子里加工好了,具有操作便捷、密封性好、成本低等优点。用目测和手感检测管无毛刺、裂缝、结疤、折叠、分层、搭焊缺陷、划道、刮伤、焊缝寒风错位、烧伤、薄的氧化皮。
承插式声测管的常规规格型号:外径 mm(50、54、57)壁厚 mm(1.2、1.3、1.4、1.5、1.7、1.8、2.0、2.25、2.5、2.75、3.0、3.25、3.5)
承插式声测管操作简捷:
因声测管的焊接技术要求很高,需有专业的焊接人员。为保证桩基混凝土的质量,在桩基灌注过程中均有时间限定,采用焊接的检测管在钢筋笼对接过程中,还得焊接检测管,给钻孔灌注增加了施工风险。而我公司生产的声测管在安装过程中只需上管插入下管,然后用简单的工具稍加紧固可。无须焊接,无须电力,无需任何技术,大大节约了施工时间,避免了过长时间的安装给施工带来的风险,大幅提高了工作效率。
承插式声测管 质量可靠:
桩基在混凝土灌柱时对声测管的密封性、抗渗性、抗拉性、抗扭矩、抗压等方面的要求特别严格,生产及安装中稍有不慎将造成堵管、渗漏或管变形,桩基检测将无法完成。
现场焊接无法检测管壁、接口及管底的封头密封性,因此抗渗漏性能很难保证。而我公司生产的声测管从原料采购就由专人严把质量关,生产前后经过多次检测,产品成型后再需经三道检测工序即初检、气检、水检。确保产品合格率为100%,从而保证了桩基质检要求。
承插式声测管的常规规格型号:50*1.2- 3.5mm 54*1.2 - 3.5mm 57*1.2 - 3.5mm

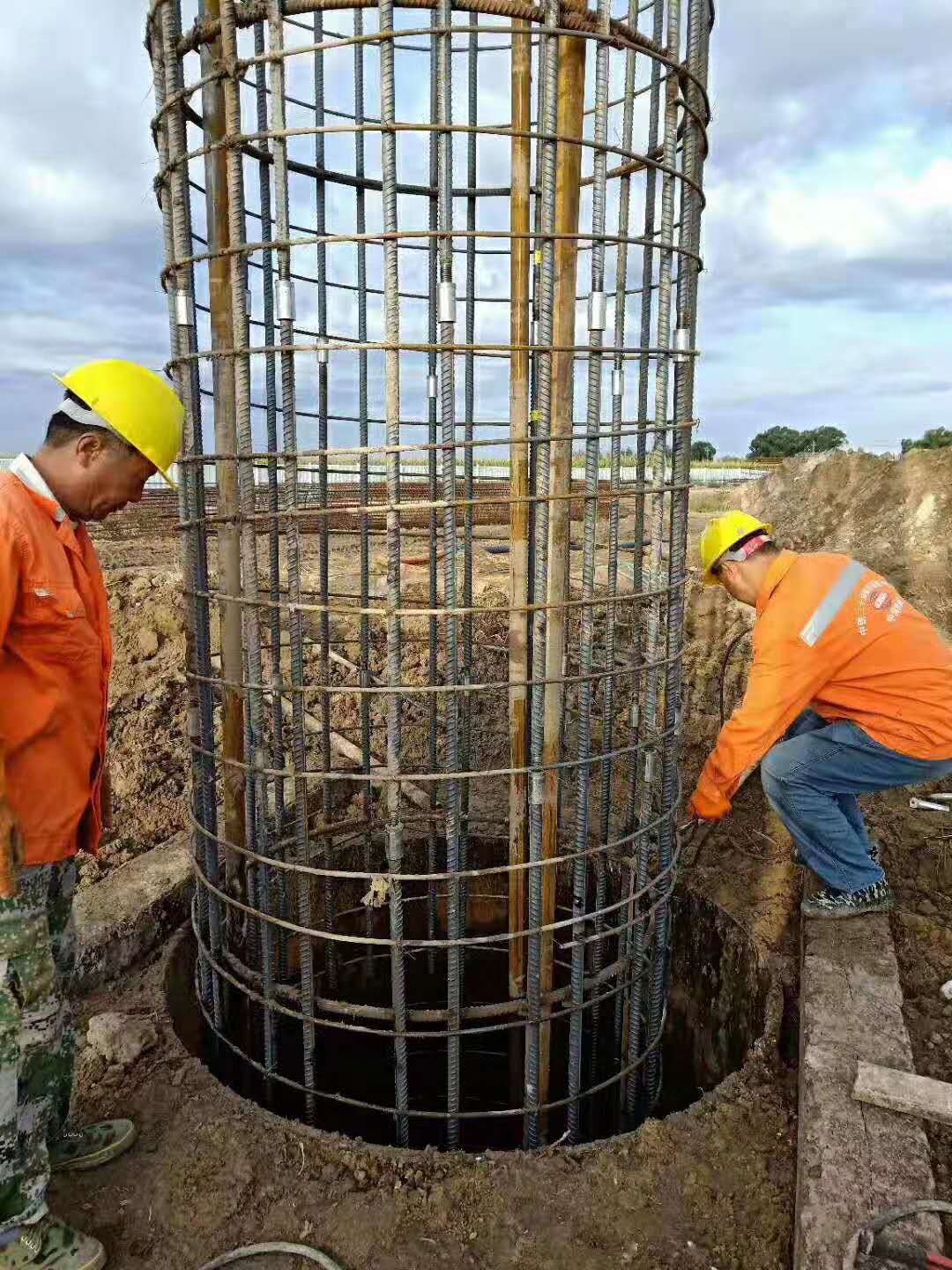

较深的桥梁码头高层建筑钻孔灌注桩施工中,对于灌柱桩基检测要求采用声波透射法检测桩基质量,按照设计要求应该预埋检测管(声测管)。桩径0.8m以下的需埋设两根检测管,两根检测管必须固定在钢筋笼内同一直线上。桩径0.8m-2.0m的需埋设三根检测管,三根检测管必须呈等腰三角形固定在钢筋笼内。2.0m以上的需埋设四根检测管,四根检测管必须呈正方形固定在钢筋笼内。常规要求采用外径50-60mm的钢管,壁厚3.5mm左右,施工中采取现场焊接法。这种方法在施工中所需成本高,操作复杂,给现场施工带来极大不便,施工成本只占普通焊管成本1/3左右。大大提高了工作效率,降低了施工成本。
